Минимальный радиус гибки листового металла: как избежать трещин и деформации

Гибка листового металла — одна из ключевых операций в металлообработке. От правильно подобранного радиуса гибки зависит не только внешний вид изделия, но и его прочность, точность геометрии и срок службы. Если радиус выбран неправильно, металл может треснуть, деформироваться или потерять свои эксплуатационные характеристики.

В этой статье разберем, что такое минимальный радиус гибки листового металла, от чего он зависит, как его рассчитать и какие ошибки чаще всего допускают при проектировании деталей.

Что такое радиус гибки листового металла

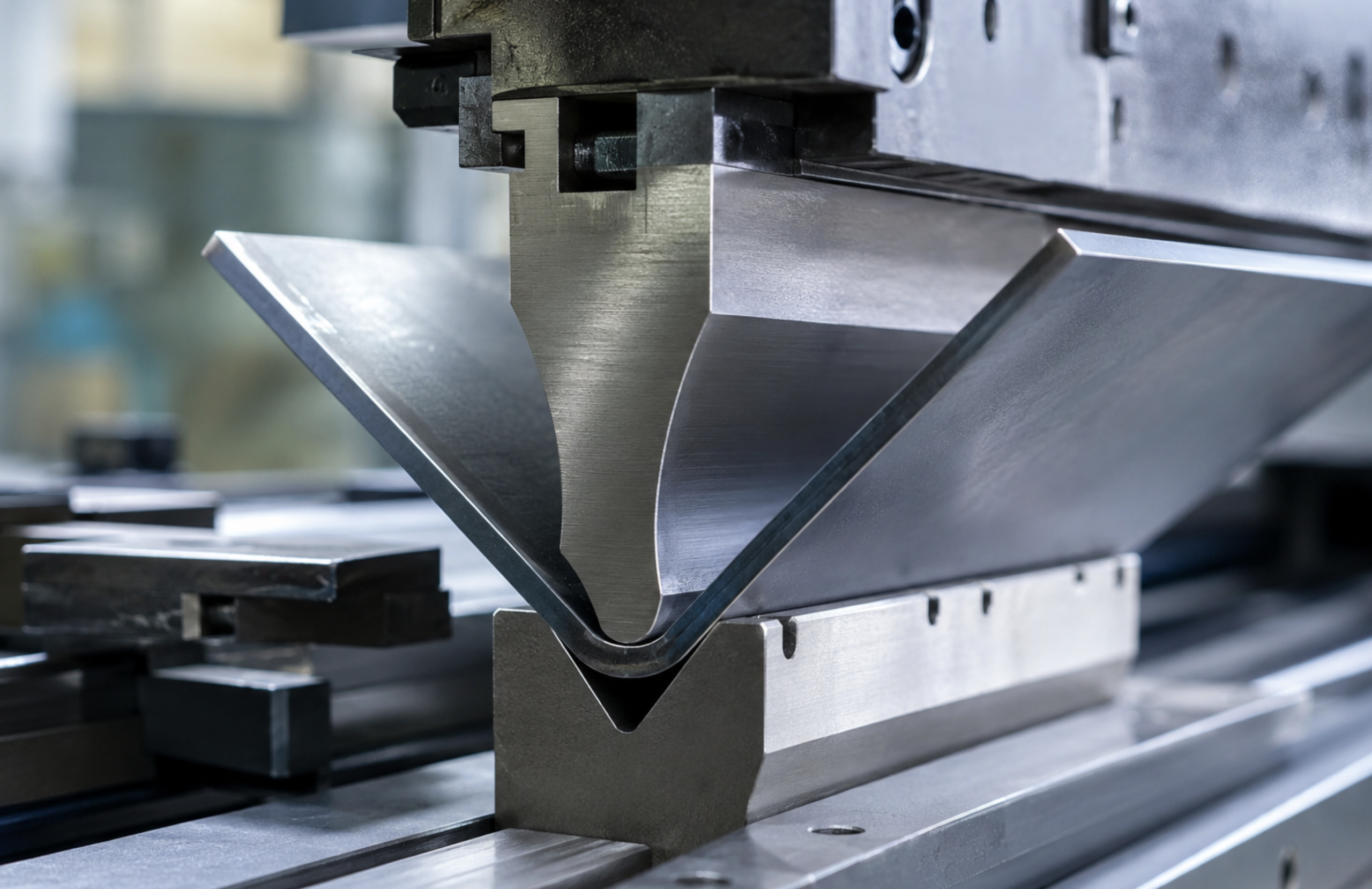

Радиус гибки — это внутренний радиус закругления, который образуется на месте изгиба металлического листа.

Во время гибки металл испытывает одновременно растяжение и сжатие:

• внешняя часть изгиба растягивается;
• внутренняя — сжимается;
• между ними находится нейтральный слой, который практически не изменяет длину.

Именно из-за этих напряжений слишком маленький радиус может привести к повреждению материала.

Что означает минимальный радиус гибки

Минимальный радиус гибки — это наименьшее допустимое значение радиуса, при котором металл еще можно согнуть без появления трещин, надрывов и критической деформации.

На практике минимальный радиус используют только в крайних случаях. Для большинства изделий рекомендуется увеличенный радиус, особенно при работе с толстым металлом.

Почему важно соблюдать минимальный радиус

Нарушение рекомендаций по гибке приводит к ряду проблем:

Возможные дефекты:

• появление микротрещин;
• разрыв металла по линии сгиба;
• потеря прочности;
• изменение толщины листа;
• коробление детали;
• нарушение геометрии изделия;
• сложности при сварке и сборке.

Особенно критичен неправильный радиус для:

• нержавеющей стали;
• алюминия;
• высокопрочных сталей;
• толстолистового металла.

От чего зависит минимальный радиус гибки

1. Толщина металла

Главный параметр — толщина листа.

Чем толще металл, тем больше должен быть радиус гибки. Для большинства сталей минимальный внутренний радиус обычно составляет от 1 до 2 толщин листа.

Например:

• лист 1 мм → радиус от 1 мм;
• лист 3 мм → радиус от 3–6 мм;
• лист 5 мм → радиус от 5–10 мм.

В инженерной практике часто используют правило:

R_{min} \approx 1\text{–}2 \times S

где:

• R_{min} — минимальный радиус;
• S — толщина листа.

2. Тип металла

Разные металлы имеют разную пластичность.

Сталь

Обычная конструкционная сталь хорошо переносит гибку даже при сравнительно небольших радиусах.

Нержавеющая сталь

Нержавейка менее пластична и требует большего радиуса, особенно при холодной гибке.

Алюминий

Алюминиевые сплавы сильно отличаются по характеристикам:

• мягкие сплавы гнутся легко;
• твердые и термообработанные — склонны к трещинам.

Высокопрочные стали

Требуют увеличенного радиуса из-за высокой жесткости материала.

3. Направление проката

Это один из самых недооцененных факторов.

Если линия гиба проходит вдоль направления прокатки, вероятность трещин увеличивается. При гибке поперек проката металл деформируется значительно лучше.

Поэтому при проектировании деталей желательно:

• выполнять гиб поперек волокон;
• увеличивать радиус при гибке вдоль проката.

4. Угол гибки

Чем меньше угол гиба и чем сильнее деформация, тем выше нагрузка на металл.

Острые углы требуют увеличенного радиуса, особенно на толстом металле.

5. Метод гибки

На минимальный радиус влияет и технология производства:

• воздушная гибка;
• калибровка;
• чеканка;
• ротационная гибка.

При воздушной гибке радиус обычно получается больше и безопаснее для металла.

Таблица ориентировочных минимальных радиусов гибки

Ниже приведены усредненные значения для холодной гибки стали.

Толщина листа	Минимальный радиус
0,5 мм	0,5–1 мм
1 мм	1–1,5 мм
2 мм	2–3 мм
3 мм	3–5 мм
5 мм	5–8 мм
10 мм	10–15 мм

Точные значения зависят от марки металла, оборудования и технологии производства.

Как рассчитать радиус гибки

Для инженерных расчетов используются специальные таблицы, коэффициенты и данные по пластичности металла.

Один из базовых принципов выглядит так:

R = k \times S

где:

• R — радиус гибки;
• S — толщина листа;
• k — коэффициент материала.

Для мягких металлов коэффициент может быть меньше 1, а для твердых сплавов — 2–3 и выше.

Что происходит при слишком маленьком радиусе

Если радиус меньше допустимого:

Возникают:

• растяжение наружных волокон;
• внутренние напряжения;
• локальное утонение металла;
• разрушение структуры материала.

Наиболее опасны микротрещины. Иногда они незаметны сразу, но появляются позже во время эксплуатации изделия.

Особенно это критично для:

• несущих конструкций;
• корпусов оборудования;
• деталей с вибрационной нагрузкой;
• изделий под сварку.

Особенности гибки разных металлов

Гибка нержавеющей стали

Нержавеющая сталь обладает высокой упругостью и после гибки частично возвращается назад. Это называется пружинением.

Поэтому:

• используют увеличенный радиус;
• закладывают поправки на угол;
• применяют более мощное оборудование.

Гибка алюминия

У алюминия многое зависит от марки сплава.

Например:

• 5052 хорошо подходит для гибки;
• 6061-T6 более хрупкий и требует увеличенного радиуса.

Для некоторых алюминиевых сплавов минимальный радиус может достигать 3 толщин листа и более.

Гибка толстого металла

При толщине более 10 мм рекомендуется использовать радиусы больше минимальных.

Это позволяет:

• снизить внутренние напряжения;
• уменьшить риск деформации;
• повысить точность изделия.

Типичные ошибки при проектировании

Слишком маленький радиус

Самая распространенная проблема — попытка сделать «острый» сгиб там, где материал этого не позволяет.

Игнорирование марки металла

Одинаковая толщина не означает одинаковую гибкость.

Например:

• сталь 3 мм;
• алюминий 3 мм;
• нержавейка 3 мм

будут гнуться совершенно по-разному.

Неправильное направление гиба

Гибка вдоль проката значительно повышает риск разрушения металла.

Отсутствие технологических допусков

После гибки металл пружинит, поэтому без корректировок невозможно получить точную геометрию.

Как избежать дефектов при гибке

Чтобы получить качественное изделие:

Рекомендуется:

• учитывать толщину металла;
• выбирать радиус с запасом;
• правильно ориентировать заготовку;
• использовать подходящую матрицу;
• учитывать свойства конкретного сплава;
• выполнять тестовую гибку сложных деталей.

Почему важно обращаться к профессионалам

Точный подбор радиуса гибки требует:

• понимания свойств металла;
• опыта работы с разными сплавами;
• правильного выбора инструмента;
• настройки листогибочного пресса.

Даже небольшая ошибка в расчетах может привести к браку всей партии изделий.

На современном производстве радиус гибки рассчитывается с учетом:

• толщины листа;
• марки металла;
• усилия пресса;
• ширины матрицы;
• направления проката;
• требований к готовому изделию.

Заключение

Минимальный радиус гибки листового металла — один из важнейших параметров при проектировании и производстве металлических изделий. Именно от него зависит прочность детали, отсутствие трещин и точность геометрии.

При выборе радиуса необходимо учитывать:

• толщину металла;
• тип материала;
• направление проката;
• угол гибки;
• технологию производства.

Использование слишком малого радиуса может привести к повреждению металла и снижению срока службы изделия. Поэтому при изготовлении деталей лучше ориентироваться не только на минимально допустимые значения, но и на практические рекомендации для конкретного материала и оборудования.
