Минимальный размер отверстий при лазерной резке: что нужно знать перед изготовлением деталей

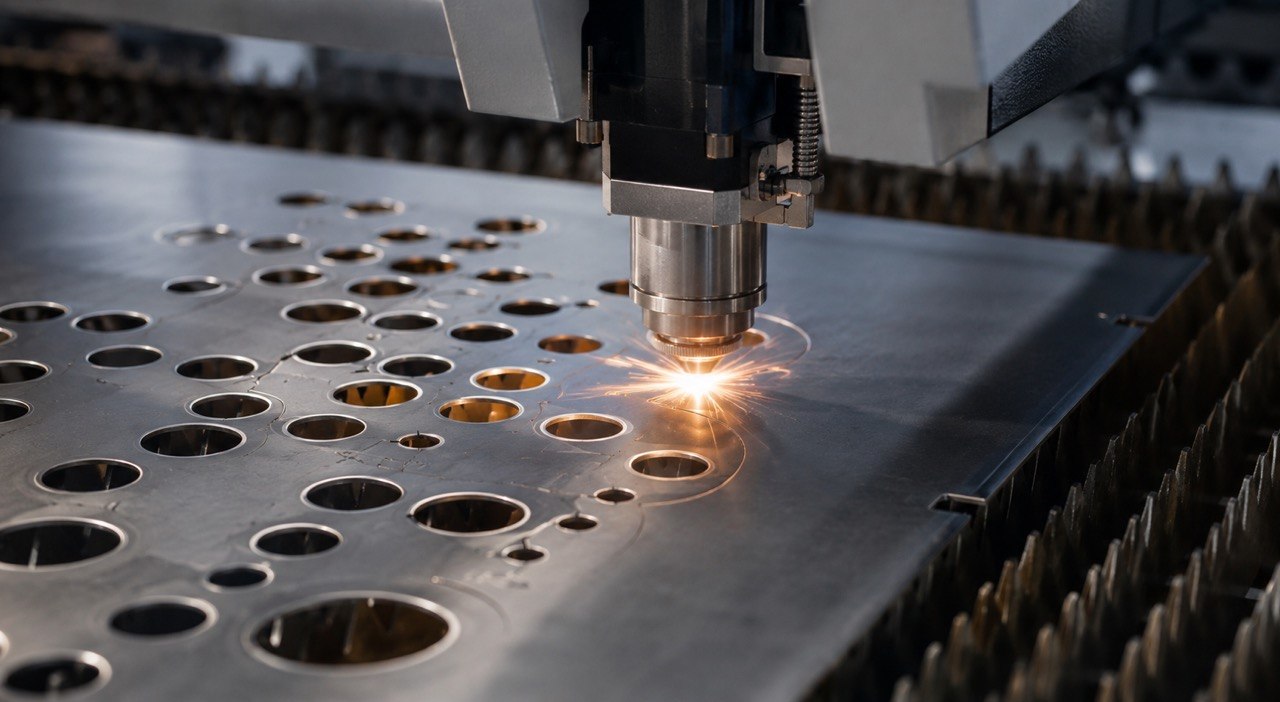

Лазерная резка металла позволяет изготавливать детали со сложной геометрией и высокой точностью. Одним из наиболее частых вопросов при проектировании изделий становится минимальный размер отверстий при лазерной резке. Если отверстия сделать слишком маленькими относительно толщины металла, качество реза может ухудшиться: появятся наплывы, изменится геометрия, увеличится конусность или отверстие вовсе не прорежется.

Поэтому при разработке чертежей важно учитывать технологические ограничения оборудования. Правильно подобранный диаметр отверстий позволяет получить качественную деталь без дополнительной механической обработки и снизить стоимость производства.

От чего зависит минимальный диаметр отверстия

Размер минимального отверстия определяется не только возможностями лазерного станка, но и рядом других факторов:

• толщиной металла;
• типом материала;
• мощностью лазерного источника;
• диаметром сфокусированного луча;
• используемым вспомогательным газом;
• требованиями к точности изделия.

Современные волоконные лазеры способны выполнять очень тонкие резы, однако даже самое современное оборудование имеет физические ограничения.

Основное правило при проектировании отверстий

На практике инженеры используют простое правило:

Минимальный диаметр отверстия должен быть не меньше толщины листового металла.

Например:

Толщина металла	Рекомендуемый минимальный диаметр отверстия
1 мм	1 мм
2 мм	2 мм
3 мм	3 мм
4 мм	4 мм
5 мм	5 мм
6 мм	6 мм
8 мм	8 мм
10 мм	10 мм

Такое соотношение обеспечивает стабильное качество резки и минимальную вероятность появления дефектов.

При использовании современного оборудования возможно изготовление отверстий меньшего диаметра, однако это требует индивидуальной настройки режима резки и не всегда экономически оправдано.

Почему нельзя делать слишком маленькие отверстия

Во время лазерной резки луч расплавляет металл, а вспомогательный газ удаляет расплав из зоны обработки. Если отверстие слишком маленькое, возникают следующие проблемы.

Нарушается удаление расплава

Расплавленный металл не успевает полностью выходить из отверстия, что приводит к образованию грата и наплывов.

Падает точность

При слишком маленьком диаметре отверстие может получиться овальным вместо круглого.

Появляется конусность

Верхняя часть отверстия получается шире нижней, особенно на толстом металле.

Увеличивается время обработки

Для формирования небольших отверстий оборудование снижает скорость движения и выполняет дополнительные проходы.

Возрастает вероятность брака

Чем меньше отверстие относительно толщины материала, тем выше риск его неполного прорезания.

Как влияет толщина металла

Толщина листа является главным параметром при выборе минимального диаметра.

Тонкий металл (0,5–2 мм)

На тонких листах можно получать очень небольшие отверстия с высокой точностью. Благодаря малой толщине металл практически не деформируется.

Такие детали широко используются при производстве:

• электрощитового оборудования;
• корпусов приборов;
• вентиляционных систем;
• декоративных изделий;
• рекламных конструкций.

Средняя толщина (3–6 мм)

Это наиболее распространенный диапазон при изготовлении деталей для машиностроения и строительства.

Для получения качественного результата рекомендуется придерживаться правила:

минимальный диаметр отверстия ≥ толщины металла.

Толстый металл (8–20 мм)

На толстых листах тепловое воздействие возрастает, поэтому слишком маленькие отверстия становятся технологически сложными.

В подобных случаях инженеры часто увеличивают диаметр отверстия либо предлагают изменить конструкцию детали.

Какой материал влияет на размер отверстий

Разные металлы имеют различную теплопроводность и отражающую способность.

Конструкционная сталь

Лучше всего подходит для лазерной резки. Позволяет получать качественные отверстия практически во всем диапазоне толщин.

Нержавеющая сталь

Обеспечивает высокую точность обработки, однако требует правильного выбора режима резки и использования азота в качестве защитного газа.

Алюминий

Из-за высокой теплопроводности обработка небольших отверстий становится сложнее.

Оцинкованная сталь

Требует аккуратного подбора мощности, поскольку цинковое покрытие влияет на процесс плавления.

Что происходит, если отверстие меньше толщины металла

Иногда конструкторы проектируют отверстия диаметром значительно меньше толщины листа.

Например:

• лист 6 мм;
• отверстие 2 мм.

В подобной ситуации возможны следующие последствия:

• нарушение геометрии;
• увеличение шероховатости;
• образование шлака;
• отклонение размеров;
• необходимость последующего сверления.

Во многих случаях производитель рекомендует выполнить такое отверстие после лазерной резки механической обработкой.

Как увеличить качество небольших отверстий

Если конструкция изделия требует минимальных отверстий, применяются специальные технологические приемы.

Использование современного волоконного лазера

Высокая плотность энергии обеспечивает более тонкий рез и уменьшает ширину пропила.

Правильный подбор газа

Азот позволяет получать более чистую кромку без окалины.

Оптимизация режима резки

Инженеры подбирают:

• мощность;
• скорость;
• давление газа;
• положение фокуса.

Именно правильные настройки позволяют добиться высокой точности даже на сложных деталях.

Корректировка чертежа

Иногда достаточно увеличить отверстие на несколько десятых миллиметра, чтобы значительно повысить качество изготовления и сократить стоимость заказа.

Какие ошибки чаще всего допускают при проектировании

При подготовке DXF-файлов заказчики нередко совершают типичные ошибки.

Отверстия меньше толщины материала

Самая распространенная проблема.

Отверстия расположены слишком близко

Если расстояние между отверстиями меньше толщины листа, металл может деформироваться.

Маленькие отверстия возле края

Недостаточный запас материала приводит к перегреву и изменению геометрии детали.

Большое количество сверхмалых отверстий

Это значительно увеличивает время обработки и стоимость изготовления.

Когда лучше использовать сверление

Несмотря на высокую точность лазерной резки, существуют случаи, когда механическое сверление остается более рациональным решением.

Например:

• отверстия значительно меньше толщины металла;
• требуется посадка под подшипники;
• необходим высокий класс точности;
• предусмотрены резьбовые соединения.

На практике часто применяется комбинированная технология: сначала выполняется лазерная резка контура детали, затем наиболее ответственные отверстия обрабатываются на сверлильном или фрезерном оборудовании.

Как подготовить чертеж для лазерной резки

Чтобы избежать доработок и ускорить производство, рекомендуется соблюдать несколько правил:

• учитывать толщину материала;
• не проектировать отверстия меньше рекомендуемого диаметра;
• оставлять достаточное расстояние между отверстиями;
• использовать форматы DXF, DWG или STEP;
• согласовывать сложные элементы с производителем до запуска заказа.

Такой подход позволяет сократить сроки изготовления и получить детали, полностью соответствующие требованиям проекта.

Заключение

Минимальный размер отверстий при лазерной резке напрямую влияет на качество готовой детали, скорость производства и стоимость работ. Универсальное правило, которым руководствуются большинство производителей, — диаметр отверстия должен быть не меньше толщины листового металла. Хотя современные волоконные лазеры способны выполнять более тонкие элементы, проектирование с учетом технологических рекомендаций обеспечивает стабильный результат и исключает необходимость дополнительной обработки.

Если при разработке изделия возникают сомнения относительно допустимого диаметра отверстий, лучше заранее проконсультироваться со специалистами. Это позволит оптимизировать конструкцию, избежать производственных ошибок и получить детали с высокой точностью и чистой кромкой уже после первой резки.
